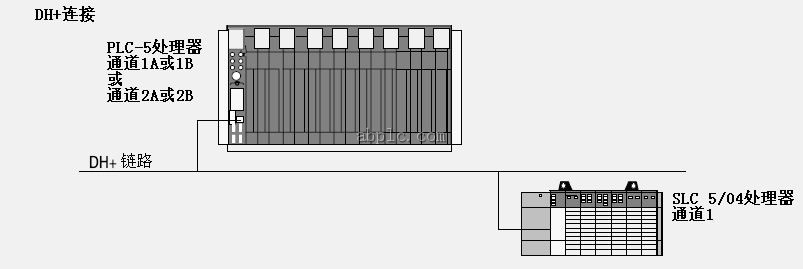

在DH+网络上连接PLC-5处理器和SLC处理器
（使用SLC 5/04处理器）

一、连接处理器


用PLC-5编程软件配置相应的DH+通道；用SLC 5/04的编程软件配置相应的DH+通道。

 二、应用要求：有两种拓扑结构可供选择用来组建DH+网络:

注意：两种结构不能混用。
安装DH+通讯链路时，要注意：
1.      干线电缆最长不能超过3048米；分支电缆不能超过30.4米。
2.      最多只能连接64个站点。 DH+编程电缆取决于编程终端里面的通讯卡，可以参照下表确定：
